齒距和徑向圓跳動引起的臺階問題及解決方案

（1）單個齒距誤差Fp和相鄰齒距誤差fu過大引起的臺階問題。

 分析：此類問題通常發生在粗加工工序中，最為典型的是滾齒工藝。當零件齒數較少，滾刀采用多頭，特別是零件齒數與滾刀頭數能夠互約（如零件齒數為14，滾刀頭數為2），則問題發生的概率非常大。如圖15所示，案例中的零件每個輪齒的中心偏離其理論齒形的中心位置，在后續精加工過程中，遠離中心線一側的齒厚加工余量會變多，則會導致齒輪根部臺階的產生。

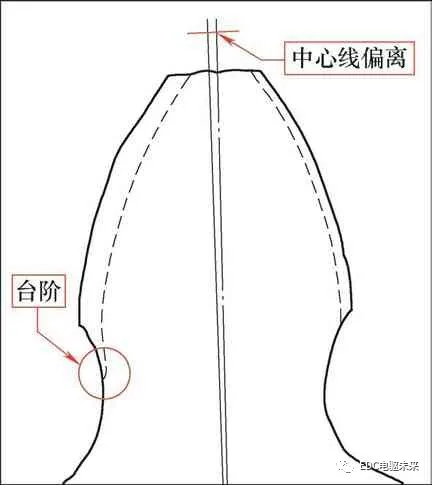

圖15 fp和 fu導致的臺階問題

解決方案：需從滾刀的設計著手，在加工節拍允許的條件下，盡量采用較少的頭數；如果節拍要求很高，頭數必須多頭，則需提高滾刀的制造精度，或進一步采用成本較高的全磨齒廓工藝。

（2）累積誤差和徑向圓跳動過大引起的臺階問題。

分析：此類問題通常發生在熱處理后精加工工藝（磨齒、珩齒）中，問題報告如圖16所示，表現形式為同一齒側既有挖根又有臺階。

主要原因還是熱處理后的齒距累積誤差Fp和徑向圓跳動誤差產生了較大的變化，如圖17所示。綜合累積誤差在臺階問題上的表現形式與單個齒距誤差類似，經過一圈的齒距累積后，加上徑向圓跳動帶來的影響，個別輪齒的中心線會大大偏離其理論齒形的中心位置。如圖18所示。

精加工后（磨齒）的零件也會有綜合累積誤差和徑向圓跳動誤差，倘若兩者的曲線趨勢與加工前的狀態剛好相反，則部分輪齒產生臺階的可能性將大大增加。

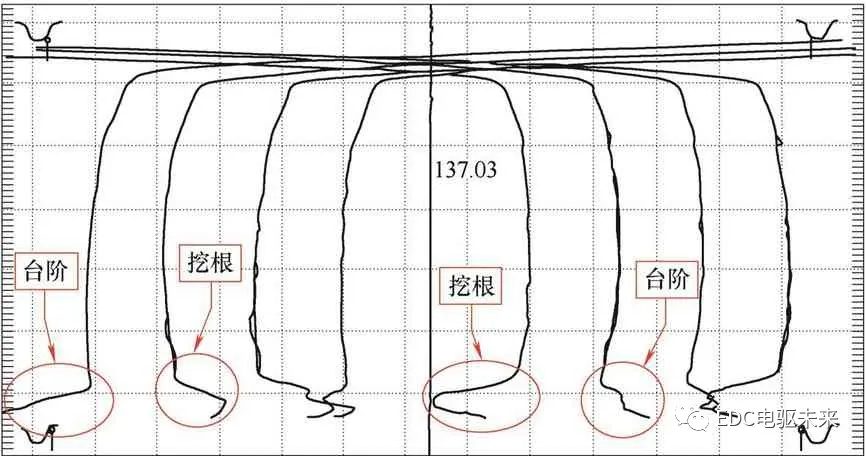

圖16 徑向圓跳動引起的臺階問題

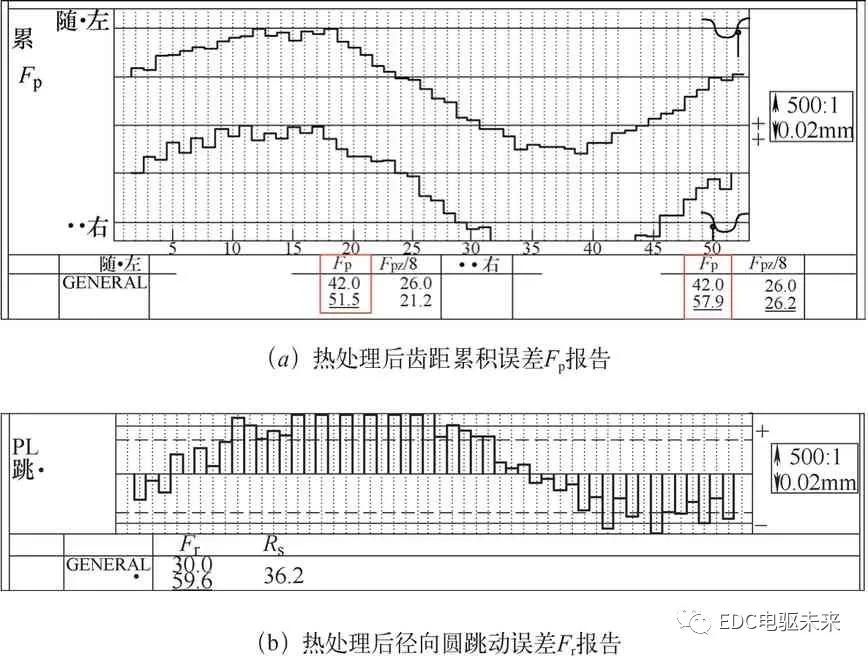

圖17 誤差報告結果

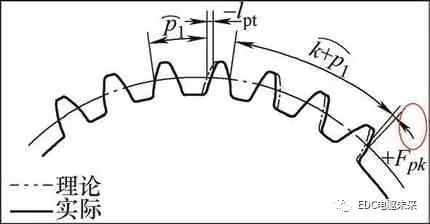

圖18 Fp和Fr影響下的偏離理論齒形

解決方案：需根據零件熱處理變形的形式，優化工藝過程的齒輪切削參數；優化與加工基準孔和端面相關的定位夾持方式；或者優化熱處理工藝參數和工裝定位方式；如有必要甚至需要優化齒輪的材料品種和結構設計。 綜上所述，只有將熱變形不規律的原因找到，才能有針對性地控制熱變形形式，將熱變形量減少到最低程度，齒根的臺階問題也將隨著熱變形量的減少而減少，直至消失。
